SAPA 2160S XS, ett fasadparti som är en vidareutveckling av högkvalitativa lyftskjutdörren 2610 S. 2160 XS erbjuder en större glasyta och transparens genom att synlinjen av mittenmötet är reducerat till 36 mm mot 92 mm för standardmodellen 2160 S. Den är uppbyggd av isolerade aluminiumprofiler med karmdjup 160 mm och dörrbladsdjup 70 mm. Den utmärkta termiska prestandan uppnås tack vare 50 mm breda glasfiberarmerade polyamidlister i kombination med 3-glas isolerrutor upp till 53 mm. Lyftskjutdörren har lyftskjutsbeslag för mycket smidig och lätt hantering. När man vrider handtaget 180 grader lyfts dörrbladet upp några millimeter på robusta polyamidhjul för att kunna skjutas åt sidan nästan kraftlöst.
Prestanda
| Dörrblad (max. wxh) | 2800 mm x 2500 mm (3100 mm x 2800 mm in wind sheltered areas) |
| U-värde | 1,3 |
| Lufttäthet | Klass 4 enligt EN 12207 (600 Pa) |
| Vattentäthet | Klass E900 enligt EN 12208 (900 Pa) |
| Wind load resistance | Klass C3 enligt EN12210 (1200 Pa) |
Byggnader med cirkulär vision!
SAPA fokuserar på hållbarhet genom att alltid sträva efter att bygga energieffektivt, med återvunnet material och genom att använda aluminium producerad av förnybara energikällor. Idag använder SAPA aluminiumlegeringar till våra produkter med ett av världens lägsta CO2-avtryck. Legeringen som kallas Hydro CIRCAL innebär att en serie produkter är tillverkade av minst 75% återvunnen aluminium från uttjänta byggprodukter.
Beslagsfunktioner

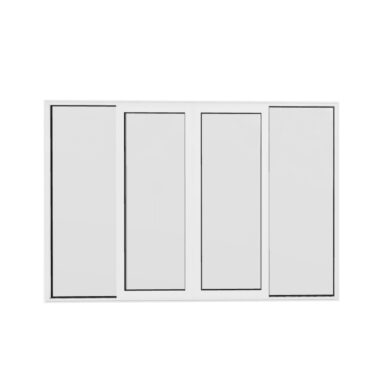

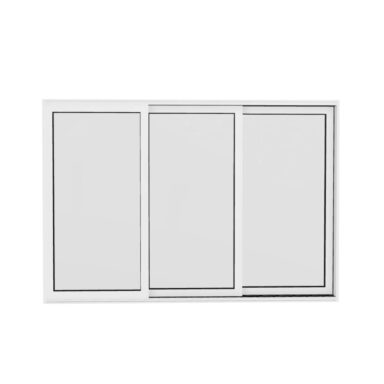

Lyftskjutdörr 2160S XS kan utföras i enkelspårigt eller tvåspårigt utf—örande med en mängd kombinationer enligt nedan.
För att öppna vrids handtaget 180° neråt, varvid dörrbladet höjs några millimeter och lätt kan skjutas åt sidan. Vid stängning sjunker dörrbladet ner igen och gummilister tätar runt om. Dörrbladen löper tyst med nylonhjul på rostfri räls och kan parkeras (sänkas) i valfritt läge.
Varje skjutbart dörrblad har spanjolett med fyra låspunkter. Handtag av aluminium och cylinderlås kan monteras på insida alt. in- och utsida. Se bild ovan för handtagsalternativ.
Placering i vägg
En förutsättning för att konstruktionen skall klara kraven på god energihushållning och komfort är att lyftskjutdörren placeras i väggens varma del. Detta innebär en placering så långt in i väggen som möjligt, vilket ger många fördelar.
Det ger goda förutsättningar för bra infästning och en väl fungerande fog. Risken för kondens minskar genom en högre yttemperatur. Fogen mellan karmprofil och vägg skall utföras som tvåstegstätning. Detta innebär en yttre regnkappa med bakomvarande luftkanal, drevning med mineralull och en invändig fog som diffusionstätning. Se bild ovan för infästningsalternativ.
Glas
Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav.
Utförande

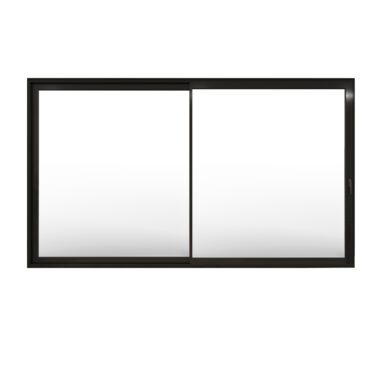

- 2 luckor.
- Två skjutbara luckor eller välj att av luckorna ska vara fast.
- Låsbara handtag. Insida alternativt både in- och utsida.
- Mått dörrblad. Max rekommenderad bredd 2,8 m (upp till 3,1 m möjligt i skyddat läge). Max rekommenderad höjd 2,6 m.
- Glastjocklek: 23-50 mm.
- Dörrbladsvikt. Max 330 kg
- Lufttäthet. Klass 4 enligt EN 12207 (600 Pa).
- Vattentäthet. 9A enligt EN 12208 (600 Pa).
- Vindmotstånd. C3 enligt EN12210 (1200 Pa).
